9333.3702-22 Регулятор напряжения

  Аналог: 3232.3702 или Я222Б с демонтажом штатного помехоподавительного конденсатора

Регуляторы напряжения 9333.3702-20, 9333.3702-22 предназначены для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили КАМАЗ с дв. КАМАЗ-740, ЯМЗ-236 и др. с генератором 3232.3771; МАЗ с дв. ММЗ Д245, Д260 и др. с генератором 3232.3771-10, спецтехника с дв. ММЗ с генератором 3232.3771-20, А125/23/-28V-60А.

Автомобильные регуляторы 9333.3702-20, 9333.3702-22 ― регуляторы нового поколения. Благодаря применению мощного современного MOSFET транзистора в качестве выходного ключа достигнуты высочайшие параметры токоскоростной характеристики, резко понижены потери мощности, выделяемые в виде тепла, увеличена надежность изделий в целом.

Благодаря использованию дополнительного провода, напряжение на генераторе поддерживается непосредственно на выходе генераторной установки. Это продлевает срок службы аккумуляторной батареи, обеспечивает оптимальные режимы работы всех потребителей электроэнергии, повышая, таким образом, надежность всего электрооборудования автомобиля.

В своём составе регуляторы имеют помехоподавительный конденсатор.

Регуляторы выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделия соответствуют исполнению IP57 по ГОСТ 14254. Рабочий режим регуляторов ― S1 по ГОСТ 3940.

Регуляторы устанавливаются непосредственно на генераторе, где предусмотрена установка регуляторов 9333.3702-20, 9333.3702-22 при помощи штатных винтов. Также возможна установка регуляторов данных типов вместо регуляторов напряжения 3232.3702 или Я222Б с демонтажом штатного помехоподавительного конденсатора.

Гарантийный срок эксплуатации ― 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

9333.3702-20 9333.3702-22   Диапазон рабочих температур, °С -45 .. +100   Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А, В 28,4 ± 0,2 28,8 ± 0,2   Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5А до 0,9·Imax*, В 28,4 ± 0,3 28,8 ± 0,3   Максимальный ток выходной цепи: стандартное исполнение / по согласованию с производителем А 5,0 / 8,0   Термокомпенсация Uper, мВ/°С -9 ± 3,0   Остаточное напряжение на выходе "DF": максимальное / типовое, В 0,15 / 0,12   Максимально допустимое длительное воздействие повышенного напряжения питания, В 36,0   Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В 50,0   Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В 200,0

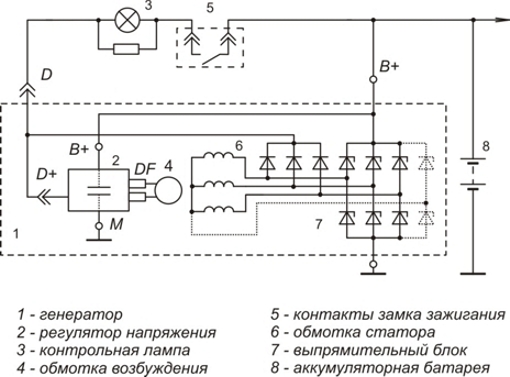

Схема включения в составе генераторной установки:
